Жарық диодты қуат көзінің ақауларын диагностикалау және талдау

Жарықдиодты жарықтандыру жүйелерінде драйвердің қуат көзінің жұмыс тұрақтылығы бүкіл жарықтандыру блогының қызмет ету мерзімін және сенімділігін тікелей анықтайды. Жарықдиодты чиптердің өзі өте ұзақ қызмет ету мерзімін ұсынса да, жарық диодты драйверінің қуат көзі күрделі схемалық дизайны мен құрамдас конфигурациясының арқасында жарықтандыру жүйелеріндегі істен шығуға бейім ең осал компонентке айналды. Өнеркәсіптік деректер коммерциялық жарықдиодты шамдардағы ақаулардың 80% -дан астамы драйвердің қуат көзіндегі әртүрлі ауытқулардан туындайтынын көрсетеді.

I. Электрондық компоненттердің ескіруіне және істен шығуына байланысты мәселелер

Резисторлар, конденсаторлар, диодтар және транзисторлар сияқты негізгі электрондық компоненттер жарықдиодты драйвер қуат көзінің өзегін құрайды. Ұзақ уақытқа созылған жұмыс кезінде бұл компоненттер біртіндеп қартаюға әкелетін әртүрлі факторларға, соның ішінде жұмыс ұзақтығына, қоршаған орта жағдайларына және электр жүктемесіне ұшырайды. Жалпы ақаулық режимдеріне ашық тізбектер, қысқа тұйықталулар, күйіп қалу, ағып кету тогы, жұмыс параметрлерінің нашарлауы және өнімділік ақаулары жатады, олардың барлығы қуат көзінің ақауларының негізгі себептері болып табылады.

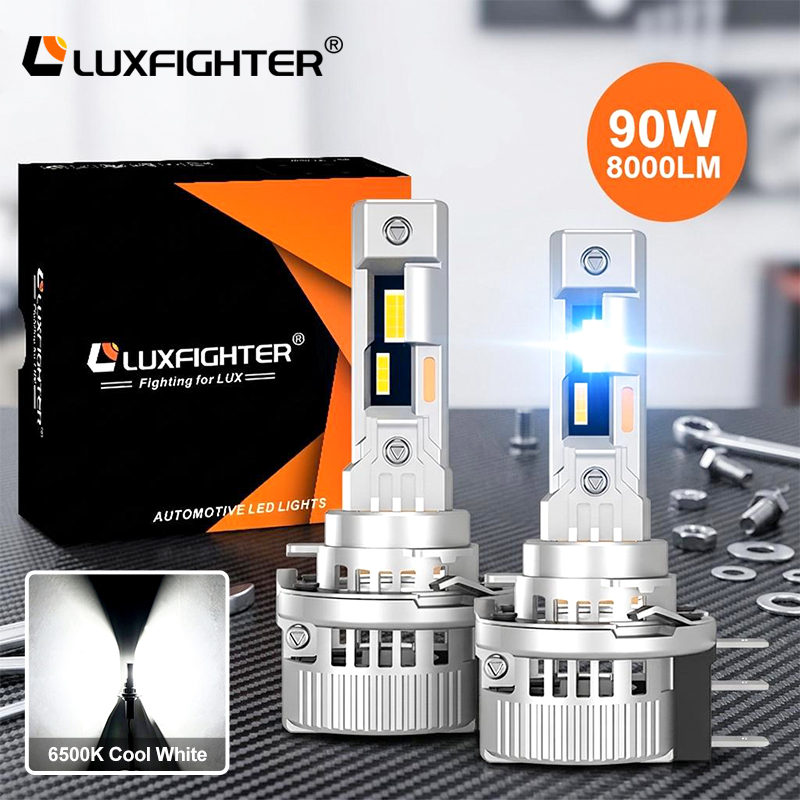

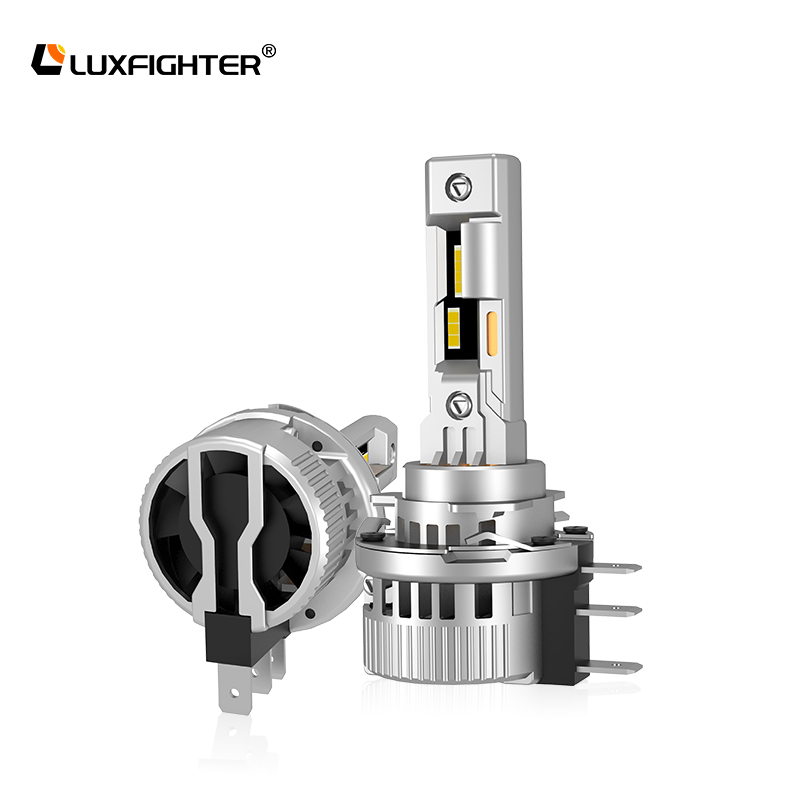

Жоғары сапалы құрамдас бөліктермен жабдықталған дайын шамдарды пайдалану қартаю қаупін бастапқыда азайтуға көмектеседі, мысалы, Luxfighter компаниясының автомобильге арналған жарықдиодты фаралар өнімдерінің ассортименті Қытай. Plug and Play сериясының жарықдиодты фарасыЗауыт - Zhengyuan Optoelectronic， ҚытайСыртқы драйверлер сериясының жарық диодты фарасыЗауыт - Zhengyuan Optoelectronic. Барлық модельдер өнеркәсіптік деңгейдегі қартаюға қарсы электрондық компоненттермен жабдықталған, бұл Luxfighter-тің жарықдиодты фараларының қызмет ету мерзімі 50 000 сағаттан асатын және ұзақ мерзімді тұрақтылықты қамтамасыз етеді.

II. ПХД тақталарының әсері және құрастыру сапасы

Баспа платаларының (ПХД) және олардың құрастырылған өнімдерінің (ПҚБ) өндіру сапасы жүйенің жалпы сенімділігіне тікелей әсер ететін жарық диодты драйвер қуат көздерінің тұрақты жұмысын қамтамасыз етудің негізгі алғышарты болып табылады. Өндіріс кезінде және ұзақ мерзімді пайдалану кезінде ПХД жастықшасының жеткіліксіз суланбауы, тақтаның деламиминациясы, қабаттың бөлінуі, CAF өткізгіш анод сымдарының өсуі, ашық тізбектер және қысқа тұйықталулар сияқты әртүрлі ақауларға бейім болады - мұның бәрі қалыпты жұмыс істеуге немесе драйвердің қуат көзінің толық істен шығуына әкелуі мүмкін. Кәсіби және жетілдірілген сәтсіздіктерді талдау технологияларын қолдана отырып, Цзиньцзян зертханасы ПХД-мен байланысты ақаулардың түпкі себептерін дәл анықтай алады, кәсіпорындарға тақталар мен жинақтардың ақауларына қатысты мәселелерді шешуге көмектесу үшін техникалық қолдау көрсетеді.

Беделді брендтер ПХД өндірісінде сапаны қатаң бақылауды жүзеге асырады; мысалы, барлық Luxfighter өнімдері жоғары TG шайырлы субстраттар мен автоматтандырылған PCBA дайындау процестерін пайдаланады, бұл ПХД-ға қатысты ақаулық мәселелерін тиімді азайтады.

III. Нашар жылуды тарату жағдайларынан туындаған ақаулар

Жарық диодты драйвер тізбегіндегі әртүрлі электрондық компоненттер қоршаған орта температурасына және жұмыс температурасының жоғарылауына өте сезімтал, электролиттік конденсаторлар ең нашар температураға төзімділікті көрсетеді және жоғары температурадан айтарлықтай әсер етеді. Шамның жалпы жылуды тарату конструкциясы жеткіліксіз болса немесе оның салқындату тиімділігі жеткіліксіз болса, жұмыс кезінде пайда болған жылуды тез арада тарату мүмкін емес, бұл негізгі құрамдастардың ұзаққа созылған жоғары температура жағдайында жұмыс істеуіне себеп болады. Бұл құрамдас бөліктердің қызмет ету мерзімін айтарлықтай қысқартады, жарық диодты драйвер қуат көзінің тұрақсыз жұмысына әкеледі және сайып келгенде, бүкіл жарықтандыру жүйесінің жұмыс тұрақтылығы мен қызмет ету мерзімін бұзады. Сондықтан электрмен жабдықтауды жобалау кезеңінде шамның тұрақты жалпы өнімділігін қамтамасыз ету үшін жылуды тарату құрылымын оңтайландыруға басымдық беру маңызды.

IV. Қуат көзін жобалау кезеңіндегі негізгі кемшіліктер

Жарық диодты қуат көзінің жалпы тұрақтылығы төрт маңызды дизайн аспектілеріне байланысты: қуат параметрінің дизайны, құрамдас таңдау, электр өнімділігі сипаттамалары және ПХД орналасуы мен маршруты. Осы салалардың кез келгеніндегі кемшіліктер ақауларға әкелуі мүмкін. Қуатты жобалау кезеңінде жылу энергиясының жоғалуын дәл есептеу жоғары температура жағдайында пайдалану талаптарын қанағаттандыру үшін маңызды; құрамдастарды таңдау кезінде жоғары температуралы ортада құрамдас бөліктердің параметр тұрақтылығы мен ұзақ мерзімділігіне ерекше назар аудару керек; электрлік өнімділік дизайны жарық диодты жарық көзі бойынша біркелкі жарықтылықты және тұрақты тұрақты шығыс токты қамтамасыз ету үшін шығыс параметрлерін қатаң бақылауды талап етеді; ПХД схемасы мен бағыттау дизайны стандартталған қауіпсіз электрлік аралық стандарттарға сәйкес болуы, жылуды тарату жолдарын оңтайлы жоспарлауы және локализацияланған жылу жинақталуы және тізбектің кедергісі сияқты мәселелерді болдырмауы керек.

V. Найзағайдың шамадан тыс кернеуінен болатын қуат көзінің зақымдалуы

Найзағай соғуы нәтижесінде пайда болатын жоғары вольтты лезде импульстар жарықдиодты драйвердің қуат беру тізбегіне апатты зақым келтіруі мүмкін, ішкі электрондық компоненттерді тікелей зақымдауы немесе күйдіруі және жабдықты жарамсыз етеді. Өткізгіш және индукциялық найзағай сияқты жанама найзағай соққылары сыртқы және коммерциялық жарықтандыру қуат көздеріндегі ақаулардың негізгі себептері болып табылады. Сондықтан өнімді әзірлеу жүргізуші қуат көзінің сенімді жұмысын қамтамасыз ете отырып, найзағай соғуынан болатын өтпелі кернеу мен ток кернеулеріне тиімді қарсы тұру үшін асқын кернеуден қорғаудың кешенді шешімдерін қамтуы керек. Тиімді жылу дизайны электрмен жабдықтаудың қызмет ету мерзімін айтарлықтай ұзартады; мысалы, Luxfighter Q10 сериялы желдеткішсіз жарықдиодты фаралар осы тәсілдің мысалы болып табыладыQ10 сериясы-40W 6400LMӨндіруші және жеткізуші - Zhengyuan Optoelektronic, корпустың жылуды тарату құрылымын оңтайландыру арқылы желдеткіштің істен шығуынан туындаған қызып кету зақымдануының алдын алады.

VI. Тордағы кернеудің ауытқуының әсер ету әсері

Тордағы кернеудің жиі және елеулі ауытқуы жарық диодты драйвер қуат көздерінің номиналды жүктеме сыйымдылығынан асып кетуі мүмкін, бұл ішкі тізбектің шамадан тыс жүктелуіне, құрамдас бөліктердің зақымдалуына және драйвердің істен шығуына әкеледі. Атап айтқанда, ауқымды электр машиналарына қызмет көрсететін электрмен жабдықтау желілерінде кернеудің ауытқуы, уақытша кернеудің төмендеуі және токтың көтерілуі сияқты мәселелер әсіресе айқын көрінеді және лампаның электрмен жабдықтау ақауларының жалпы себептері болып табылады; сондықтан кернеуді тұрақтандыру және шамадан тыс жүктемеден қорғау сияқты мақсатты қорғаныс шараларын жүзеге асыру қажет.

Қорытындылай келе, жарық диоды драйверінің қуат көздеріндегі ақаулар бір фактордан туындамайды, бірақ көптеген дизайн, өндіріс процесі, қоршаған орта және пайдалану факторларының бірлескен әсерінен туындайды. Жарықдиодты шамдардың жұмыс сенімділігі мен қызмет ету мерзімін түбегейлі арттыру үшін жоғары сапалы электрондық компоненттерді таңдауды, ПХД сапасы мен құрастыру процестерін қатаң бақылауды, жылуды басқаруды және электрмен жабдықтаудың жалпы дизайнын оңтайландыруды, найзағайдан қорғауды және желідегі кернеудің ауытқуын азайту механизмдерін жақсартуды және дәнекерлеу процедураларын стандарттауды қамтитын кешенді оңтайландыру қажет. Осы көп өлшемді басқару құралдары арқылы драйвер қуат көздерінің істен шығу ықтималдығын айтарлықтай азайтуға болады.

Автокөлік жарықдиодты жарықтандыру саласында Luxfighter - өзінің жетілген және сенімді драйвер шешімдерімен танымал брендті таңдау жарықдиодты фаралардың кейінгі істен шығуын айтарлықтай төмендетеді. Luxfighter компаниясының жарықдиодты фаралар мен қосалқы жарық серияларындағы барлық өнімдер тұрақты драйверлердің меншікті технологияларын пайдаланады， ҚытайPlug and Play сериясының жарықдиодты фарасыЗауыт - Zhengyuan Optoelectronic， көліктердегі күрделі электр ортасына бейімделу сенімділік үшін оңтайлы таңдау болып табылады.
